比例电磁铁的结构和原理

发布时间:2022-09-20   浏览:2211次
比例电磁铁的结构和原理

比例电磁铁作为电液比例控制元件的电一机械转换器件,其功能是将比例控制放大器输给的电流信号转换成力或位移。比例电磁铁推力大、结构简单,对油质要求不高,维护方便,成本低廉,衔铁腔可做成耐高压结构,是电液比例控制技术中应用较广泛的电一机械转换器。比例电磁铁的特性及工作可靠性,对电液比例控制系统和元件具有十分重要的影响,是电液比例控制技术关键部件之一。

  电液比例控制技术对比例电磁铁提出了一定的要求,主要有:

  1.水平的位移一力特性,即在比例电磁铁有效工作行程内,当线圈电流一定时,其输出力保持恒定。

  2.稳态电流一力特性具有良好的线性度,较小的死区及滞回。

  3.阶跃响应快,频响高。

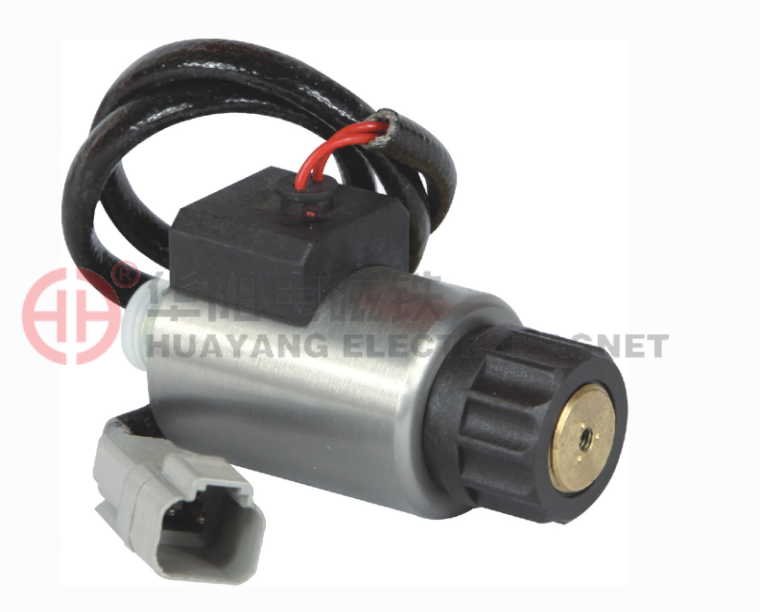

安阳电磁铁厂家

  虽然现在国内外市场中比例电磁铁的种类型号挺多,但基本的结构和原理大体相同。比例电磁铁一般为湿式直流控制,与普通直流电磁铁相比,由于结构上的特殊设计,使之形成特殊的磁路,从而使它获得基本的吸力特性,即水平的位移一力特性,与普通直流电磁铁的吸力特性有着本质区别。

  典型的比例电磁铁主要由导套、衔铁、外壳、极靴、线圈、推杆等组成。导套前后两段为导磁材料,中间则用一段非导磁材料(隔磁环)焊接。导套具有足够的耐压强度(约可承受35MPa的静压力)。导套前段和极靴组合,形成带锥型端部的盆型极靴,其相对尺寸决定了比例电磁铁稳态特性曲线的形状。导套和壳体之间配置同心螺线管式控制线圈。衔铁的前端装有推杆,用以输出力或位移;后端装有弹簧和调节螺钉组成的调零机构,可以在一定范围内对比例电磁铁特性曲线进行调整。
